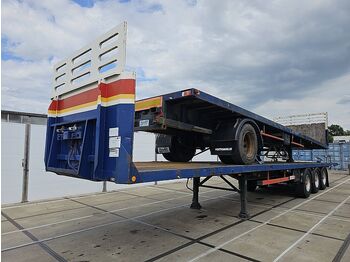

Новый Полуприцеп бортовой/ Платформа Pacton Rollkranauflieger

Chassisrahmen:

Flacher Rahmen mit 2 Längsträgern aus I-Profil mit durchgesteckten Querträgern

ca. alle 550 mm. Die Längsträger dienen gleichzeitig auch als Kranführung (Spurbreite vom Kran 1.300 mm) Kranführung aus hochwertigem Stahl geeignet für die Montage eines fahrbaren Krans bis zu 16 Tm.

U-Profilrand 140x100x4 mm, mit V-Rille.

Feste Auffahrrampen bis zu 16 Tm Kran, 350 mm lang.

Im Überstand hinten (für Kran) kein Holzboden. Ende abgesichert mit Edelstahlquerbalken.

Rückseite mit demontierbarem Lichtbalken und fester Stahlstoßstange

Sattelplatte:

Demontabler 2” Königszapfen in 12 mm dicker Kupplungsplatte, zusammen mit Lenkkeil auf einem Kugeldrehkranz montiert.

Sattelstützen:

Wartungsfreie Aluminium Fallstützen Aluleg, Kapazität 2 x 10.000 kg Schiebewankelfüßen

Achsen und Luftfederung:

SAF Luftfederung mit drei starren wartungsarmen Achsen mit Scheibenbremsen, technische Achslast pro Achse 9.000 kg mit einem Höhenregelventil auf Achse 3.

Die hinteren zwei Achsen werden zwangsgelenkt durch eine Tridec Ein-Stangen Lenkung (linear).

Liftachse auf 1e Achse, handbediend.

Bremsanlage:

Wabco elektronisch geregeltes Luftdruckbremssystem EBS Typ 2S/2M, Wabco Überrollschutzsystem RSS, 2-ISO-Normanschlüsse und Federspeicherfeststellbremse

Bereifung: Einzelbereifung mit 6 Stahl Felgen 22,5 x 11,75 (Mittenlochzentrierung)

Reifen 385/65 R22,5 (Goodyear, Bridgestone oder Continental)

Radabdeckung:

6 schwarze halbrunde Kunststoffkotflügel mit anti-spray Schmutzfängern auf allen Achsen.

Beleuchtung/Elektrik:

Elektrische Anlage 24V 7-polig ISO-N, ISO-S sowie 15-poliger ISO Steckdose

Intertruck Flatline 2x3 runde LED Rückleuchten + 1x LED Nebelleuchte -

2 x Arbeitslampen Aspöck, viereckig, weiss LED. Montage bei Trailerstützen

2 x Arbeitslampen Aspöck, viereckig, weiss LED. Montage zwischen Ache 2 und 3

2 x Rückfahr-/Arbeitslampe Aspöck, viereckig, weiss LED. Montage bei Rückseite

2 x 5 gelbe LED Seitenlampen

2 x Umrissleuchten LED mit Gummiarm an Rückseite

2 x weiße LED Umrissleuchten vorne

2 x Kennzeichenbeleuchtung LED

Reflektorstreifen seitlich (weiß) und hinten (rot)

EBS-Anschluß: 7-polig ISO 7638 + 24N

Boden:

KCN TUV Boden Komplett, auch mittig uber Stahlboden 4mm

Stahlboden 4 mm dick zwischen den Längsträgern.

Stirnwand:

Demontable Stirnwand aus Aluminium 1.200 mm hoch, 6 mm dick.

An der Außenseite auf ca. 350 mm Höhe befindet sich die Licht/Luftkonsole nebst

Anschlüssen. Aufstiegsleiter an linker Seite mit vier Stufen.

Bordwände:

2 x 5 klappbare(3 Scharniere pro Seitenwand) und abnehmbare Bordwände aus

Aluminium 1.000 mm hoch

Kinnegrip Rungen in Aluminium Ausführung (K20)

Zubehör:

Kunststoffkennzeichenhalter

Unterfahrschutz gemäß EG-Richtlinien

So viel wie möglich 2,5 t Zurrösen in der V-Rille (TÜV-zertifiziert)

Feste Aufstiegsmöglichkeit hinten links und rechts mit Aufstiegs Runge

Aluminium Luftkessel

Unterlegkeil mit Halterung. Kunststoff an Stützbeinen montiert

Chassis, Randprofil, Stirnwand und Stoßstange Farbe Schwarz RAL 9005

Narben, Achsen in schwarz ab Lieferant

Felgen Stahl und Std Farbe

Lichtbalken „handverzinkt“ und weiß lackiert

Lenkstange und Schemel verzinkt

Bordwände anodisiert

Unterfahrschutz aluminiumfarben

Inklusive TÜV Zertifikaten Aufbau und Boden.

KRAN:

Kennis Typ R16/73-3 New verfahrbarer LKW-Ladekran

Ausladung minimal 3,50 m Hebevermögen 4500 kg

Ausladung maximal 7,10 m Hebevermögen 2100 kg

Kranarmsystem faltbar, Motor auf der rechten Seite, Joystick Bedienung + 2 Pedale

Schwenkbereich 400°, Hatz Silentpack 2-Zylinder Dieselmotor Typ 2 L 41 C inkl. 30 l Pumpe

Leistungsabgabe 60 l bei voller Drehzahl des Motors ,variable

Kranvorderwand aus Aluminium , Kombitank 32 l Diesel 100l Öl ,

Hydraulische Lastmomentbegrenzung, Überdruckventil im Kranarm, eingebaute

Schlauchbruchventile, Not-Aus an allen Bedienungen ,

VDO-Betriebsstundenzähler, 3 Stück Arbeitsscheinwerfer LED

Mechanischer Verriegelungsbolzen für das Kranfahrwerk

Hydraulische Bremse für das Kranfahrwerk ,

Antriebsräder Kranfahrwerk Luft groß , voll hydraulische Abstützung Abstützbreite 5.400

mm, Ansteuerung der Abstützung elektrisch/hydraulisch vom Hochsitz aus, Kranfahrwerk als

Chassisläufer Spurmaß 1.300 mm, ausgelegt für Obergurtprofilstärke 20 mm , KSS01

Kranlackierung: Kranfahrwerk und Säule RAL -5010 blau

Kranarm verkehrsweiß, RAL-9016

Kranprüfbuch, CE – Normierung, EN 12999-A3 , Platzbedarf auf der Ladefläche 1.080 mm,

Maximales Maß Oberkante Ladefläche 1.430 mm

Kennis Eco hydraulische Steinstapelzange

mit einem liegenden, doppelt wirkenden Arbeitszylinder

Durchmesser 100 x 60 mm , Lasthalteventil , Drehmotor 5t

2 Hochdruckschläuche Länge = 1.300 mm mit Push – Pull Kupplungen

Zangenbreite mechanisch verstellbar auf 800 - 1.300-, mm

Greifleistenlänge 1.000 mm, Eintauchtiefe 1.150 ,

Kapazität 3500 kg , Eigengewicht 390 kg , Klemmgummi schwarz ,

Lackierung schwarz RAL 9005, Lackierung Zylinder blau RAL 5017

Arbeitsdruck 200 Bar, CE – Normierung

Für weitere Informationen stehen wir Ihnen gerne zur Verfügung!
